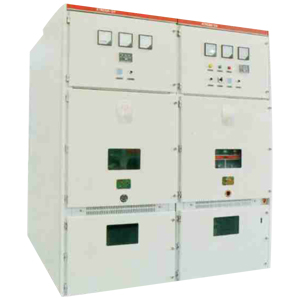

KYN28-24kV铠装移开式交流金属封闭开关设备

概述

      KYN28-24铠装移开式交流金属封闭开关设备(以下简称“开关设备”),适用于三相交流50Hz电力系统,用于接受和分配电能并对电路实行控制,保护及监测。

      本产品符合标准:GB3906-2006《3.6-40.5kV交流金属封闭开关设备和控制设备》,GB/T11022《高压开关设备和控制设备标准的共用技术要求》,IEC62271:200《额定电压1kV以上52以下交流金属封闭开关设备和控制设备》,DL/T404《户内交流高压开关柜订货技术条件》。


型号及含义


使用条件

3.1 周围空气温度:不超过温度40℃,不低于温度-15℃;

3.2 相对湿度:日平均值不大于95%,日平均水蒸气压力不超过2.2Kpa月平均值不大于90%,月平均水蒸气压力不超过1.8Kpa;

3.3 海拔高度:1000m及以下;

3.4 地震烈度:不超过8度;

3.5 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染;

3.6 无经常性的剧烈振动场所;

3.7 在超过GB3906规定的正常的环境条件下使用时,由用户和制造商协商。





产品结构特征

5.1 开关设备结构(见图1)。

5.2 金属铠装,组装式结构,组合方案广。

5.3 柜体选用进口的敷铝锌薄钢板,经MlNGE机床加工,采用先进的多重折边工艺,用拉铆螺母、高强度螺栓联接,且精度高重量轻、强度高、零件通用性强。

5.4 可配装VS1-24系列或进口VD4系列真空断路器,适用性广、可靠性高、实现长年免维护。

5.5 手车设工作、试验位置,各位置均有定位和显示装置,可靠。

5.6 各类手车按模数积木式变化,保证同规格手车可自由互换, 不同规格手车不能进入。

5.7 接地开关安装方式:

5.7.1 装于柜中部(前置式)便于柜后检修双面维护(图1-a)。

5.7.2 装于柜后部(后置式)便于靠墙节约空间面积(图1-b)。

5.8 电流互感器安装方式:

5.8.1 柜后部电缆室正装。

5.8.2 大弯板底部吊装。

5.9 电缆室可安装多达9根单芯电缆。

5.10 各高压室均有泄压通道,确保人身。

5.11 高可靠的联锁装置,充分满足“五防”要求。

5.12 由专用运载车运送手车,操作轻便,灵活。

5.13 前后门装有观察窗, 可方便观察室内元件的工作状态。
