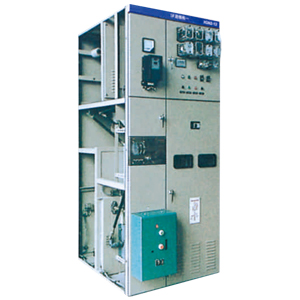

XGN2-12kV箱型固定式交流金属封闭式开关设备
- 产品名称：XGN2-12kV箱型固定式交流金属封闭式开关设备
- 产品系列：
- 产品产地：
- 资料下载：
- 联系我们：0474-6812888
概述
XGN2-12箱型固定式金属开关设备(简称开关柜)，用于额定电压为3.6、7.2、12kV三相交流50H z系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线，(并可派生出单母线带旁路和双母线结构)。
本开关柜符合国家GB3906-2006《3.6～40.5 kV交流金属封闭开关设备和控制设备》标准lEC298的要求，并具有两部提出的“五防”闭锁功能。
本开关柜的主开关采用ZN28A-12系列、ZN12-12系列或VS1-12系列真空断路器， 配用CD17系列电磁操动机构或CT17/CT19系列弹簧操动机构，隔离开关采用GN30-12旋转式隔离开关、GN22-12大电流隔离开关系列产品。
产品型号及含义
使用条件
★ 环境温度：上限+4 0℃；下限-15℃；
★ 海拔高度：不超过1000m(超过1000m时可与我公司技术部协商生产)；
★ 相对湿度：日平均值不大于95％，月平均值不大于9 0％；
★ 地震烈度不超过8度；
★ 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
产品特点
XGN2-12箱型固定式为金属封闭开关设备，柜体骨架由角钢焊接而成，柜内为断路器室、母线室、电缆室、继电器室等。室与室之间用铁板隔开。
★ 断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开关连接，断路器下接线端子与电流互感
器连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
器连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
★ 母线室在柜体后上部，为了减小柜体高度，母线呈现品形排列，以7350N抗弯强度的绝缘子支持，母线与上隔离开关上接线端子连
接，相邻两柜母线室之间可隔离。
接，相邻两柜母线室之间可隔离。
★ 电缆室在柜体下部的后方，电缆室内支持绝缘子可设有带电显示装置，电缆固定在支架上，对于主接线为联络方案时， 本室则为联
络电缆室。继电器室在柜体上部前方，室内安装各种继电器等，室内有端子排支架，门上可安装指示仪表、 信号元件等二次元件,继
电器室顶部还可布置二次小母线。
络电缆室。继电器室在柜体上部前方，室内安装各种继电器等，室内有端子排支架，门上可安装指示仪表、 信号元件等二次元件,继
电器室顶部还可布置二次小母线。
★ 断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机械。开关柜为双面维护，前面检修继电器的二次元件， 维
护操动机构，机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室和电缆室均装有照明灯。前门的下方设
有与柜宽方向平等的接地母线。
护操动机构，机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室和电缆室均装有照明灯。前门的下方设
有与柜宽方向平等的接地母线。
★ 开关柜采用相应的机械闭锁装置，此闭锁结构简单，操作方便，五防可靠。
a. 本闭锁只有在断路器确实分断后，才能将手柄从“工作”位置拉出右旋至“分断”闭锁位置，分合隔离开关，防止了带负荷分合隔
离开关。
离开关。
b. 当断路器和上下隔离均处于合闸状态，手柄处于“工作位置”时，前柜门不能打开，防止误入带电间隔；
c. 当断路器和上下隔离开关均处于合闸状态，手柄不能转至“检修”或“分断闭锁”位置，避免误分断路器，当手柄处在“分断闭
锁”位置时，只能分上下隔离，不能合断路器，避免了误合断路器。
锁”位置时，只能分上下隔离，不能合断路器，避免了误合断路器。
d. 当上下隔离未分闸，接地开关就不能合上，手柄不能从“分断闭锁”位置旋至“检修”位置，可防止带电挂地线。
注：根据开关设备方案不同。有的方案不带下隔离，或将下隔离改用接地开关，其闭锁和五防均能达到要求。
