XGN66-12kV箱型固定式交流金属封闭式开关设备
- 产品名称：XGN66-12kV箱型固定式交流金属封闭式开关设备
- 产品系列：
- 产品产地：
- 资料下载：
- 联系我们：0474-6812888
概述
XGN66-12型箱式固定式交流金属封闭开关设备(以下简称开关柜)适用于3.6~12k V二相交流50Hz系统中作为接受与分配电能的装置，适合于频繁操作的场所和配装油开关的开关柜改造之用。其母线系统为单母线系统和单母线分段系统。
开关柜符合GB3906《3.6～40.5kV交流金属封闭开天设备和控制设备》和DL404《户内交流高压开关柜订货技术条件》的要求，开关柜外形美观、体积小、具有完整可靠的防误操作功能。开关柜内配装的主开关VS1-12型或ZN28-12型真空断路器，隔离开火采用GN30-12、GN19-10型隔离开关，接地开关采用JN15-12型接地开关。
型号及含义
使用条件
★ 环境温度：不超过+40℃，不低于-15℃；
★ 海拔高度：不超过1000m；
★ 相对湿度：日平均值不大于95％，月平均值不大于90％；
★ 地震强度不超过8级；
★ 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
.jpg)
产品结构

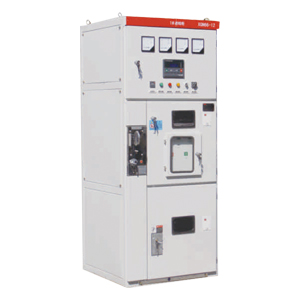

★ 开关柜示意图(图1)
★ 开关柜为箱式固定式结构，柜体由薄板和角钢焊接而成。开关柜后上部为主母线室，室顶部设有压力释放装置： 前上部为继电器室，小母线可从室底部用电缆连接，开关柜中下部贯通，母线室通过GN30型旋转式隔离开关与中下部保持电气连接；中部安装真空断路器，下部安装接地开关或出线侧隔离开关；后部安装电流互感器、电压互感器、避雷器，一次电缆从柜后下部出线；柜底布置有接地母线，贯穿于整排开关柜；隔离开关与接地开关在柜前左部操作。
★ 开关柜采用相应的机械闭锁装置，此闭锁结构简单，操作方便，五防可靠。
a. 本闭锁只有在断路器确实分断后，才能将手柄从“工作”位置拉出右旋至“分断”闭锁位置，分合隔离开关，防止了带负荷分合隔
离开关。
离开关。
b. 当断路器和上下隔离均处于合闸状态，手柄处于“工作位置”时，前柜门不能打开，防止误入带电间隔。
c. 当断路器和上下隔离开关均处于合闸状态，手柄不能转至“检修"或“分断闭锁"位置， 避免误分断路器， 当手柄处在“分断闭
锁”位置时，只能分上下隔离，不能合断路器，避免了误合断路器。
锁”位置时，只能分上下隔离，不能合断路器，避免了误合断路器。
d．当上下隔离未分闸， 接地开关就不能合上， 手柄不能从“ 分断闭锁” 位置旋至“ 检修” 位置， 可防止带电挂地线。
注： 根据开关设备方案不同，有的方案不带下隔离，或将下隔离改用接地开关，其闭锁和五防均能达到要求。
定货须知
订货时应提供下列技术资料：
★ 主接线方案编号、用途和单线系统图、额定电压、额定电流， 额定短路开断电流、 配电室平面布置图及开关柜的排列配置图等：
★ 开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；
★ 开关柜内主要电气元件的型号，规格及数量；
★ 如开关柜之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据；
★ 开关柜使用在特殊环境条件时，应在订货时详细说明；
★ 其它特殊要求，在订货前须详细书面说明、协商。如订货合同中有所用变柜，地基制作请按照提供的基础图施工。
