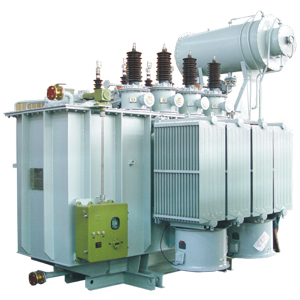

S9、S11 35kV级系列油浸式配电变压器
- 产品名称：S9、S11 35kV级系列油浸式配电变压器
- 产品系列：
- 产品产地：
- 资料下载：
- 联系我们：0474-6812888
概述
■ 本部分产品适用于三相、50Hz、35kV级及以下的电力系统中，是中小型变电站的主要变电设备，供工农业配电、动力和照明用。
■ 本公司吸取国内外先进技术，采用新材料，优化设计，使产品的结构更趋合理，产品的电气强度、机械强度、散热能力等得到明显提
高。S9系列产品通过了武汉高压研究所的突发短路实验和国家变压器质量监督检验中心试验。
高。S9系列产品通过了武汉高压研究所的突发短路实验和国家变压器质量监督检验中心试验。
结构特征
■ 铁芯
斜多阶梯铁芯片选用取向冷轧硅钢片，铁芯采用全接缝、无冲孔、卷铁芯等各种型式，紧固采用不锈钢拉板和环氧玻璃丝拉带的夹紧方式。
■ 线圈
导线选用无氧铜制造的漆包线或纸包扁铜线，线圈采用圆筒式、螺旋式、改进螺旋式、连续式、纠结式等型式。
■ 油箱
油箱采用桶式或罩式的型式，散热元件采用波纹片或片式散热器等组件。变压器一般不供给小车，但箱底焊有符合国家标准轨距的底座，便于用户安装。
■ 保护装置
按照国家标准及用户要求，变压器能配置：压力释放阀、气体继电器、迅号温度计、净油器、储油柜、油样活门等保护装置。
S9型35kV三相双绕组无励磁调压电力变压器
S9型35kV三相双绕组无励磁调压式配电变压器
S9型35kV三相双绕组无励磁调压电力变压器
S9型35kV三相双绕组无励磁调压式配电变压器
