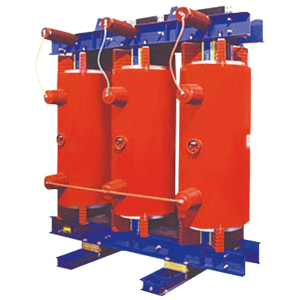

SC(B)10、SC(B)11 35kV级系列环氧树脂浇注干式变压器
- 产品名称：SC(B)10、SC(B)11 35kV级系列环氧树脂浇注干式变压器
- 产品系列：
- 产品产地：
- 资料下载：
- 联系我们：0474-6812888
结构特征
■ 铁心采用进口高导磁冷轧晶粒取向硅钢片厚度≤0.3mm，45°全斜阶梯行迭积，用防护树脂覆盖铁心表面，以防潮、防锈。
■ 低压绕组除小容量采用铜导线以外，一般都采用铜箔绕制的圆筒式结构；高压绕组采用分段多层圆筒式结构，使之绕组的安匝分布平
衡，漏磁小，机械强度高，抗短路能力强。
衡，漏磁小，机械强度高，抗短路能力强。
■ 可配置低噪音的风冷装置，通过温控器对风扇的起动和关闭可以自动控制，由此可以使变压器增容40％运行。
■ 通过埋入低压绕组的感温元件和传感系统，根据设定值来启动、关闭风机或报警、跳闸起到保护变压器的作用。
■ 变压器配置IP20使直径>12mm的异物不会进入罩壳内，配置IP23，同时还可以防止与垂直成≤60°角度的水淋入。保护罩能有效地防
止小动物进入罩内而引起的短路停电等事故，也保障人生安然。
止小动物进入罩内而引起的短路停电等事故，也保障人生安然。
遵循标准
GB/T1022B GB6450
额定高压 ：35,38.5kV
额定低压 ：0.4kV
分接范围 ：
无励磁调压 (±5％, ±2×2.5％)
有载调压 (±4×2.5％)
联结组别 ：Dyn11 or Yyn0
绝缘水平 ：LZ170AC70/A05
产品型号
