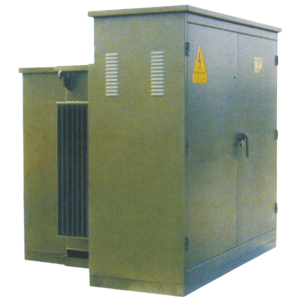

CZB、CAB型组合式变电站
- 产品名称：CZB、CAB型组合式变电站
- 产品系列：
- 产品产地：
- 资料下载：
- 联系我们：0474-6812888
结构特征
■ S 9 - S 1 - Z B ( C ZB、CA B 1 )系列组合变压器，称为美式箱变，区别于传统的箱式变电站，将变压器、高压负荷开关、熔丝等保
护元件装在绝缘油中，结构紧凑，采用高燃点绝缘油( > 3 1 2 ~ C )，适应特殊场合的需要。可以根据需要配置低压配电、计量和补
偿装置。该系列产品已在各地广泛应用于居民小区、公共场所、工矿企业等配电场合。
护元件装在绝缘油中，结构紧凑，采用高燃点绝缘油( > 3 1 2 ~ C )，适应特殊场合的需要。可以根据需要配置低压配电、计量和补
偿装置。该系列产品已在各地广泛应用于居民小区、公共场所、工矿企业等配电场合。
■ Z BS系列组合式变压器是我公司基座式变压器( P a dm- o u n t e d T r a n s f o rme r )技术的基础上自行开发的高科
技产品。该系列为共箱式。其容断器，高压负荷开关(或高压负荷转换开关)、无励磁调压分接开关都作为变压器的部件装在变压
器油箱内。亦俗称美式箱变(见照片)。
技产品。该系列为共箱式。其容断器，高压负荷开关(或高压负荷转换开关)、无励磁调压分接开关都作为变压器的部件装在变压
器油箱内。亦俗称美式箱变(见照片)。
■ 容量范围10 0 - 1 6 0 0 k VA。适用于10 kV配电网为中性点绝缘系统或经小电阻接地系统，而40 0V系统是三相四线制中性点直接
接地系统。
接地系统。
■ 主要技术经济指标达到同类产品先进水平。
■ 成套性强，供电可靠，体积小、重量轻、噪声低。
■ 具有环网型( Z G S 9 - H )和终端型( Z G S 9 - Z )电缆出线。
■ 使1 0 kV电网深入负荷中心，减少线路损耗，提高供电可靠性，美化城市环境，适用于城网改造。
■ 采用特殊接线方式，当变压器高侧有一相熔断器熔断时，变压器低压侧非故障相仍能维持正常电压供电，其突出优点是电压质量高，
中性点不漂移。箱体不发热、噪音低、防雷性能好等。
中性点不漂移。箱体不发热、噪音低、防雷性能好等。
■ 经专门设计，将变压器器身、高胜负荷开关(或高压负荷转换开关)、熔断器、无励磁分接开关等全部置于全密封的油箱内，提高了空
间利用率。其体积仅相当于同电压等级、同容量的箱式变电站(亦称欧变)的1 / 3左右，重量也大为减轻。
间利用率。其体积仅相当于同电压等级、同容量的箱式变电站(亦称欧变)的1 / 3左右，重量也大为减轻。
■ 稳定性好。高压室为全绝缘。高、低压室隔离，采取联锁。当低压室门打开后才可打开高压室门。
■ 采用两级熔断器(后备限流式熔断器、插入式熔断器)组合的全故障保护方式，可靠，操作灵活，熔丝更换方便。
■ 插拔式电缆头，操作方便灵活。
■ 油箱为全密封结构，无储油柜，油箱内的油与外界隔绝。无渗漏免维护。
■ 损耗低，该系列组合式变压器的性能参数低于新S9系列配电变压器。
■ 抗短路能力和过负荷能力强。
